结构疲劳仿真分析

应力分析

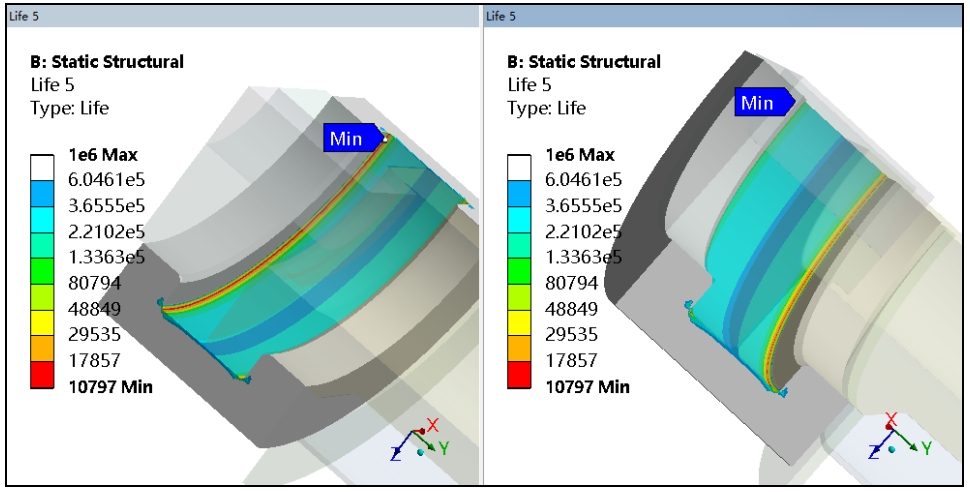

疲劳寿命分析结果

应力及疲劳分析结果

某压力容器结构疲劳仿真分析：

对此款压力容器进行1/4对称模型建模，使用20节点六面体单元solid186划分网格，共生成195574个单元， 885888个节点 。

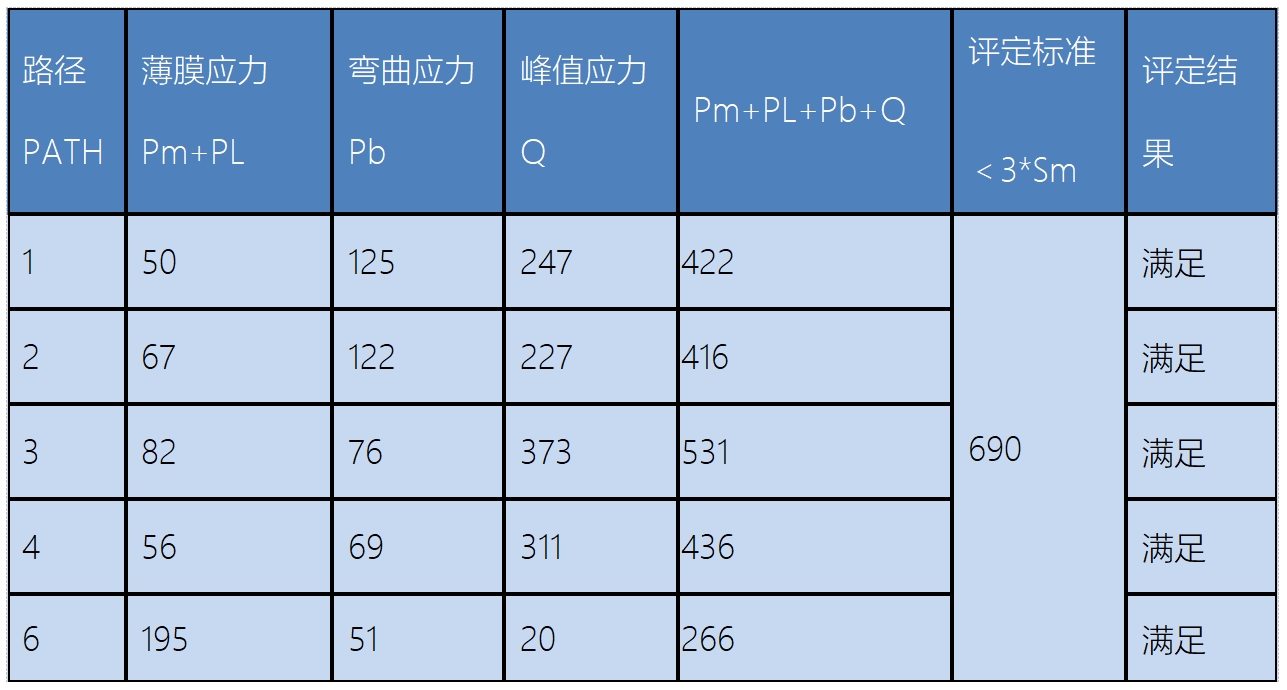

考虑温度载荷、66MPa压力载荷及自重载荷的载荷综合工况下，容器的应力满足JB4732-95 和GB150中规定的极限应力强度要求；

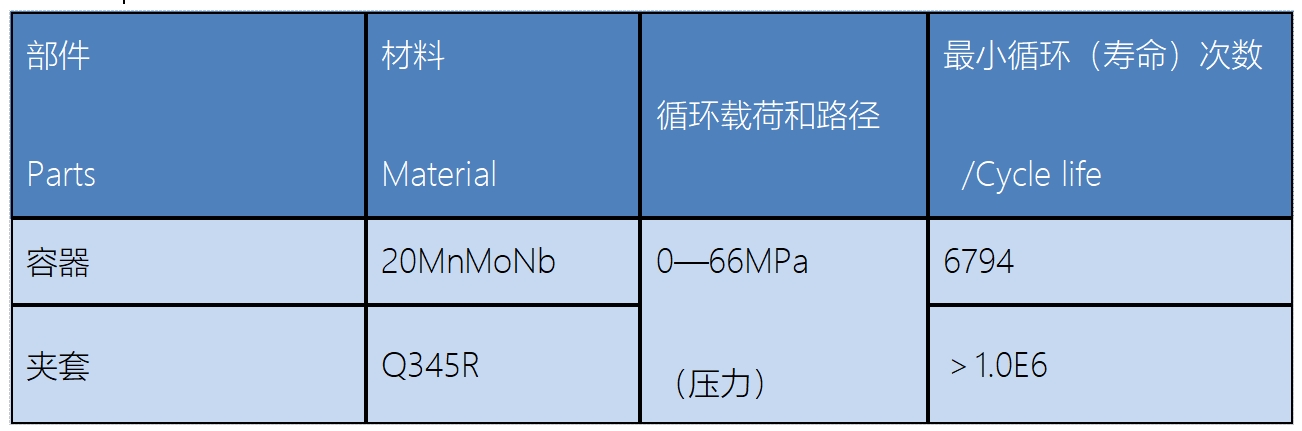

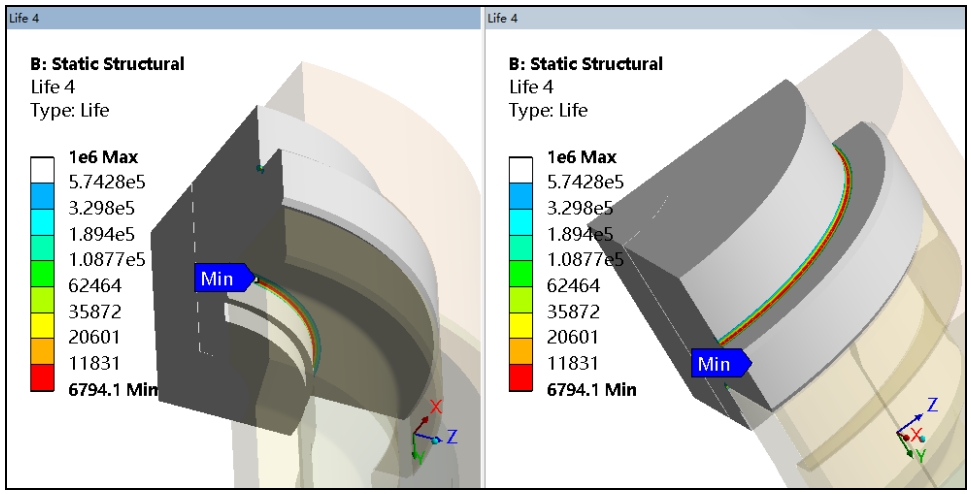

疲劳工况下，容器结构的最小疲劳循环次数为6794次。
