带状卡箍紧固胶管的有限元仿真分析

带状卡箍的生产厂家不同，设计结构不同，因此在使用过程中都会存在一定差异，紧固螺栓的拧紧扭矩与带状卡箍的收紧位移量决定了胶管与钢管之间的贴合效果，若拧紧扭矩偏小，则胶管与钢管接触面会有渗漏，扭矩偏大，卡箍会导致胶管外圆破损，通过有限元仿真分析，计算得到常温及低温-50℃条件下，带状卡箍在不同收紧状态下的接触应力及变形对比，并据此给出合理的拧紧扭矩范围、卡箍收紧量，用于指导生产控制。

分析技术实现：

采用实体单元类型划分结构化网格，单元尺寸设置为0.8mm，共生成111,892个单元，136,882个节点；接触区域采用非线性库伦接触属性。

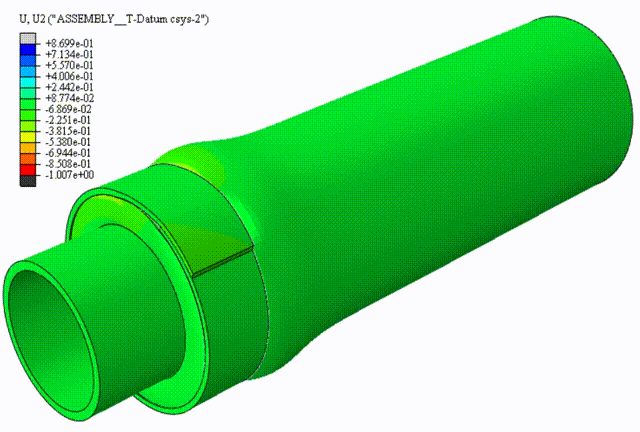

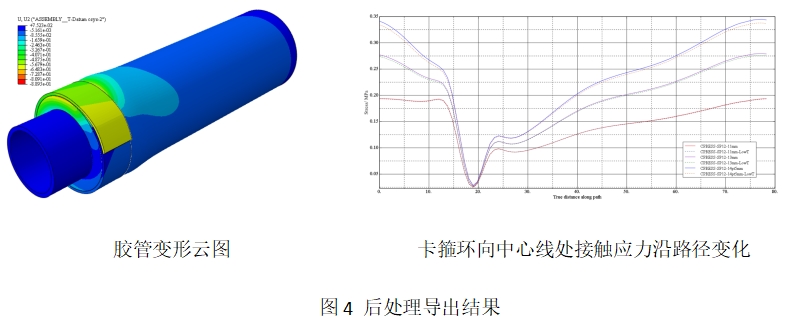

部分分析结果：

从对钢管的密封性能考虑，钢管起拱处为密封第一道防线，应合理设置钢管起拱的过盈量及加工精度的控制，在现有卡箍密封结构基础上，对卡箍环向应力较小区域设置合理的过盈量，以增加卡箍”反对称“分布的低谷处的接触应力。
